當前位置：首頁->產品展示->功放IC->HT337B(120W單聲道大功率D類音頻功放芯片） |
|
|
| 產品名稱： |
HT337B(120W單聲道大功率D類音頻功放芯片） |
| 封裝形式： |
ETSSOP-28 |
| 兼容型號： |
|
| 產品功能： |
120W (VDD=30V, RL=4Ω, THD+N=10%) |
產品規格書下載： |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概述
HT337B是一款高效D類音頻功率放大器。 32V供電、THD+N=10%條件下，能夠持續提供120W/4Ω功率輸出。
HT337B具有先進的擴頻功能來抑制EMI， 使用價格低廉且小體積鐵氧體磁珠可滿足EMC要求。
此外，HT337B內置關斷功能使待機電流最小化，還集成了短路保護、熱保護和電源欠壓異常保護等功能。
HT337B具有防削頂失真（ACF）輸出控制 功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在電源電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。
特點
・輸出功率 120W (VDD=30V, RL=4Ω, THD+N=10%) 76W (VDD=32V, RL=8Ω, THD+N=10%)
・單電源系統，4V-32V寬電壓輸入范圍 ・低靜態電流: 10mA (VDD = 24V, 帶LC 和負載)
・ACF防破音功能可選
・功率限幅器功能
・擴頻功能，免電感濾波
・模擬差分/單端輸入
・保護功能：過流/過熱/欠壓異常和短路保護
・無鉛無鹵封裝，ETSSOP28，頂部散熱片
應用
條形音箱 、無線智能音箱、便攜式音箱、消費類音頻應用、拉桿音箱、LCD電視/監視器等

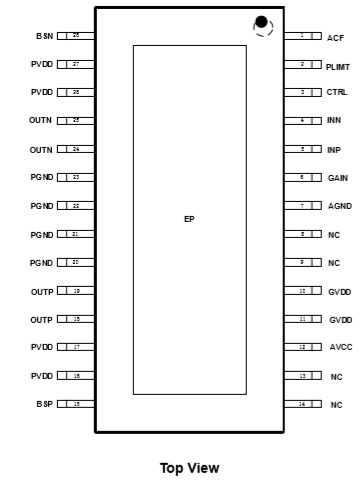

引腳信息

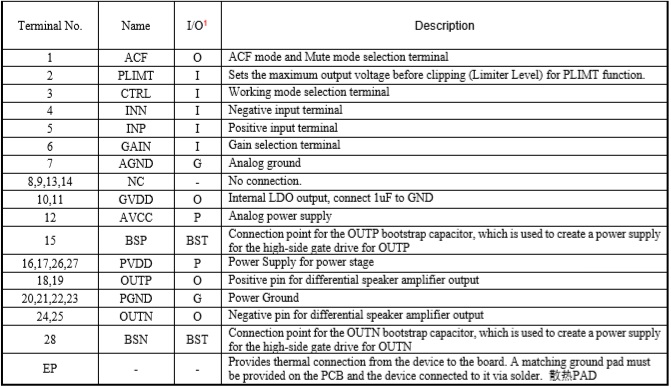

引腳定義

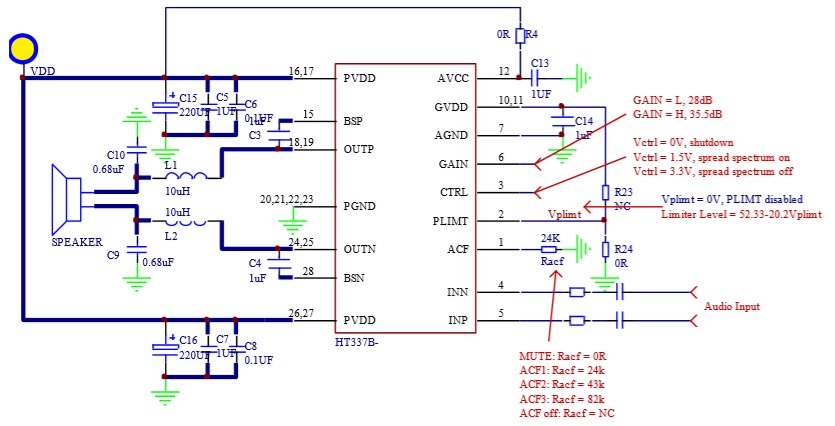

典型應用圖
|
|
| |
|
|
| |
| |
|
