當前位置：首頁->產品展示->電源管理IC->IU5925(2A同步降壓型1-2節超級電容充電管理IC) |
|
|
| 產品名稱： |
IU5925(2A同步降壓型1-2節超級電容充電管理IC) |
| 封裝形式： |
DFN-10 |
| 兼容型號： |
|
| 產品功能： |
IU5925T是—款支持1 - 2節超級電容充電管理IC。IU5925T集成功率MOS, 采用同步開關架構，使其在應用時僅需極少的外圍器件，可有效減少整體方案尺寸，降低BOM成本。IU5925T具有2A的充電電流能力，充電電流可以通過外部電阻靈活可調。
|
產品規格書下載： |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概要
IU5925T是—款支持1-2節超級電容充電管理IC。IU5925T集成功率MOS, 采用同步開關架構，使其在應用時僅需極少的外圍器件，可有效減少整體方案尺寸，降低BOM成本。IU5925T具有2A的充電電流能力，充電電流可以通過外部電阻靈活可調。
IU5925T內置四個環路來控制充電過程，分別為恒流(CC)環路、恒壓(CV) 環路、芯片溫度調節環路、可智能調節充電電流，防止拉垮適配器輸出，并匹配所有適配器的輸入自適應環路。IU5925T 輸入自適應點通過外部分壓電阻靈活可調。
IU5925T通過調節外部反饋電阻的分壓比例，得到不同的恒壓充電電壓值，從而適配不同規格的超級電容。IU5925T具有完善的保護功能，包括輸入欠壓／過壓保護、輸出過壓、電池溫度保護NTC功能、芯片溫度保護。此外芯片通過外接的LED指示燈對充電過程實現全程監控。
采用DFN2X2_1OL封裝。
描述
• 同步降壓充電
• 充電電流外部可調
• 土1 ％ 輸出電壓恒壓精度
• 輸入自適應電流限制功能，自適應點外部可調
• NTC 功能
• 恒壓充電電壓獨立可調， 適配不同規格的超級電容
• 內置功率MOS
• 充電狀態指示
• 芯片過溫保護， 芯片溫度自適應調節
• 輸入欠壓和過壓保護
• 輸出過壓保護
應用
內存?zhèn)浞菹到y、工業UPS系統和電源瞬態緩沖、智能儀表、條形碼掃描儀、便攜式醫療設備、儀表板攝像頭等

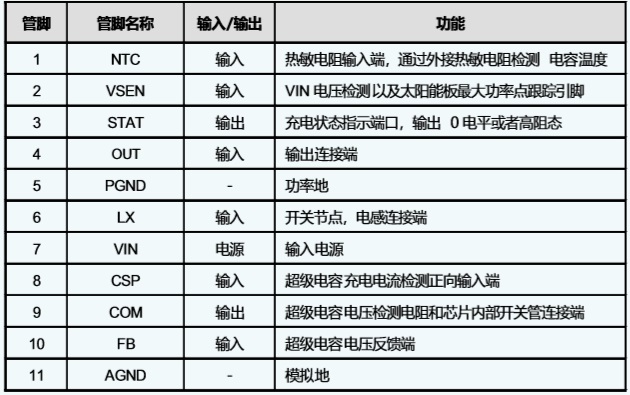

引腳排列以及定義

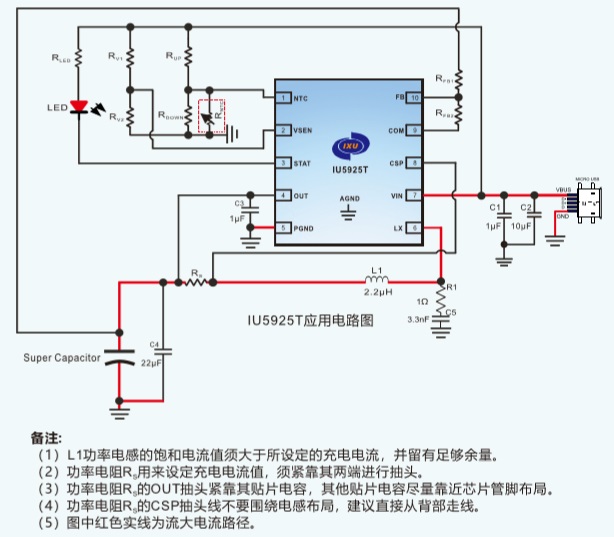

典型應用圖
|
|
| |
|
|
| |
| |
|
