2018年底CS5230一經推出，因其清澈的音質、澎湃的功率、極簡的封裝、極少的外圍、極高的性價比，立刻成為藍牙小音箱首選的音頻功放，廣受歡迎。為滿足市場對于更大功率更好音質的需求，深圳市永阜康科技有限公司現在大力推廣性能升級版本CS5250,其在CS5230的基礎上，功率由4.8W提升至5.3W、防破音模式1種增加為3種從而適配各式喇叭箱體，進一步推動內置升壓音頻功放的普及應用。
概要
CS5250E是一款采用CMOS工藝,電容式升壓型GF類單聲道音頻功放,可以為4Ω的負載提供最高5.3W的連續功率；CS5250E芯片內部固定的28倍增益，有效的減少了外圍元器件 的數量;功放集成了D類和AB類兩種工作模式即可保證D類模式下強勁的功率輸出,又可兼顧系統在有FM的情況下,消除功放對系統的干擾；CS5250E具有獨特的防破音(NCN)功 能,可根據輸出信號的大小自動調整功放的增益，實現更加舒適的聽覺感受. CS5250E的外圍只有低成本的阻容器件,在以鋰電池供電的移動式音頻設備中,CS5250E是理想的音頻子系統的功放解決方案.CS5250E的全差分架構和極高的PSRR有效地提高了CS5250E對RF噪聲的抑制能力。另外CS5250E內置了過流保護和過熱保護,有效的保護芯片在 異常的工作條件下不被損壞。
CS5250E提供了ESOP10的封裝類型,其額定的工作溫度范圍為-40℃至85℃。
特征
集成Charge Pump升壓模塊,集成AB類D類兩種工作模式GF類音頻功放,
輸出功率
Po at VBAT = 5.0V, RL=4Ω,Cout=470uF
THD+N=10% 5.3W(NCN OFF@D MODE)
THD+N=1% 4.3W(NCN OFF@D MODE)
Po at VBAT = 3.4V, RL=4Ω+33uH,Cout=470uF
THD+N=10% 3.4W(NCN OFF@D MODE)
THD+N=1% 3.0W(NCN OFF@D MODE)
Po at VBAT = 5.0V, RL=4Ω,Cout=100uF
THD+N=10% 4.9W(NCN OFF@D MODE)
THD+N=1% 3.9W(NCN OFF@D MODE)
Po at VBAT = 3.6V, RL=4Ω+33uH,Cout=100uF
THD+N=10% 3.1W(NCN OFF@D MODE)
THD+N=1% 2.7W(NCN OFF@D MODE)
輸入電壓范圍:2.7~5.5V
關斷電流: <1μA
待機電流: 20mA@5V
D類調制頻率: 350KHz
防破音模式開關
AERC專利技術,提供優異的全帶寬EMI抑制能力
優異的"噼噗-咔嗒"(pop-noise)雜音抑制能力
高的電源抑制比(PSRR)：在217Hz下為-80dB
過溫保護
過壓保護
應用
藍牙音箱、便攜式音頻設備

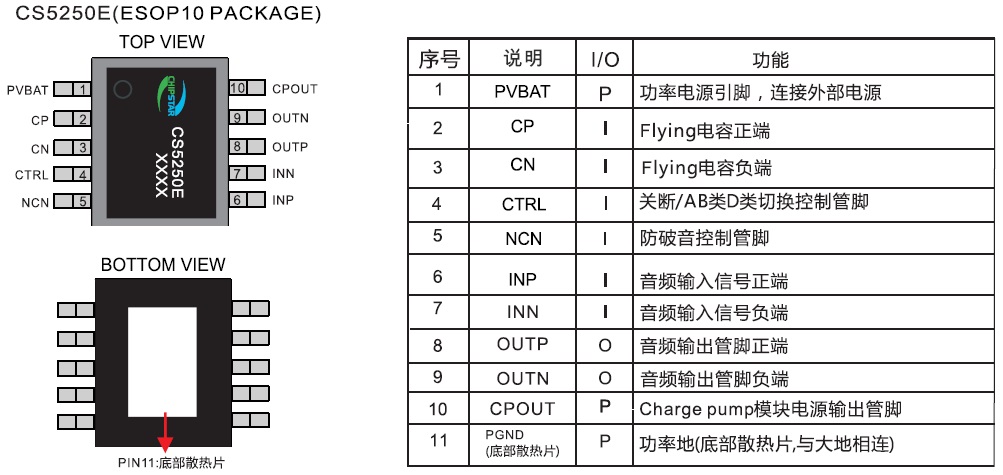

管腳排列以及定義

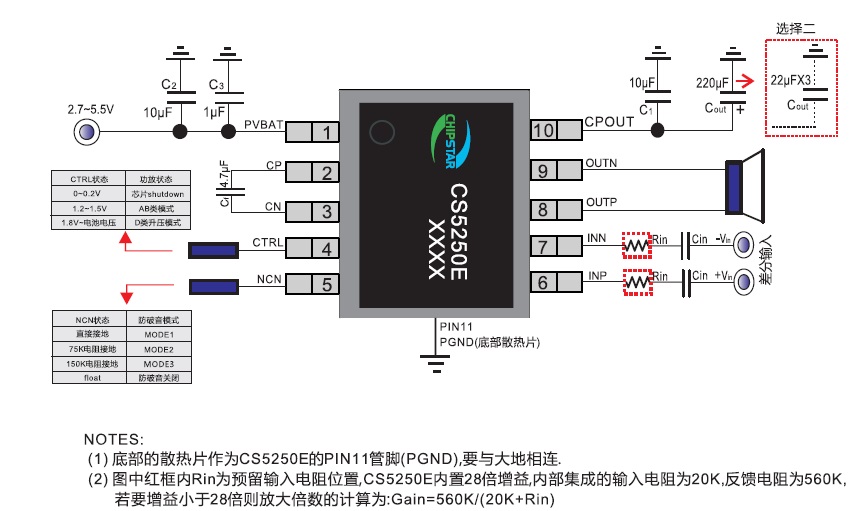

典型應用電路圖
