產品概述
在便攜式電子設備日益追求輕薄化與長續航的今天，傳統機械開關已無法滿足高集成度與低功耗的需求。ET3715A30應運而生，作為一款全極型霍爾效應開關IC，它通過磁感應技術實現無接觸式檢測，完美替代機械結構，大幅提升設備可靠性。其超低電壓（1.0V~3.5V）與低功耗（典型10μA）的設計，專為電池供電的移動設備優化，助力產品在緊湊空間中實現智能化升級。
該芯片的超低電壓供電可直接兼容紐扣電池/鋰電池系統，其間歇工作低功耗模式，能顯著延長電池壽命，適合常開型應用。芯片全極性（S & N）檢測，無需區分磁極方向，簡化安裝設計，內置CMOS輸出無需外接上拉電阻，抗干擾能力強，確保信號傳輸可靠。DFN4(1mm×1mm)微型化封裝, 能為空間受限的PCB提供極致靈活性布局。
ET3715A30以“小體積、低功耗、高可靠”的核心優勢，成為便攜設備邁向智能化與節能化的理想選擇，無論是提升產品競爭力，還是優化用戶體驗，它都能成為工程師設計中的關鍵助力。
產品特性
-
極性檢測：全極性檢測
-
輸出邏輯：低電平有效
-
輸出形式：CMOS 輸出，無需外接上拉電阻
-
工作點：BOP = 3.0 mT typ.
-
工作周期：tCYCLE = 5.70 ms typ.
-
工作電流：IDD = typ. 10.0 μA at 1.2 V
-
電源電壓范圍：VDD = 1.0 V to 3.5 V
-
工作溫度范圍：TA = -40°C to +85°C
-
無鉛（Sn 100%），無鹵素
-
超小型DFN4（1mm ×1mm）封裝

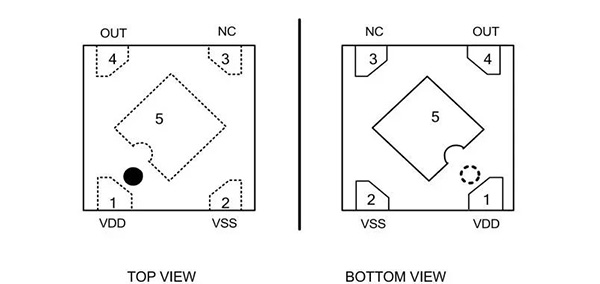

管腳定義

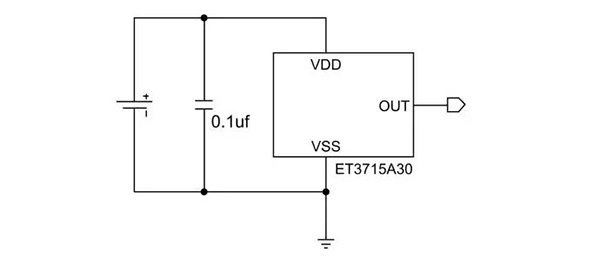

典型應用
|
