為什么你的移動電源總被吐槽？
充電慢、體積大、發熱嚴重... 便攜設備的電源管理難題，現在都能一 一解決！
芯片原廠：海川半導體新品SM5340—Type-C同口充放電電源管理SOC —— 專治各種“用電困難癥”，用半導體黑科技重新定義移動電源！
SM5340：三大核心亮點，秒懂行業痛點
1️⃣ 全集成移動電源SOC
✔️Type-C同口充放+升壓+充電+電量指示全集成
✔️ 單電感實現充放電，外圍器件減半

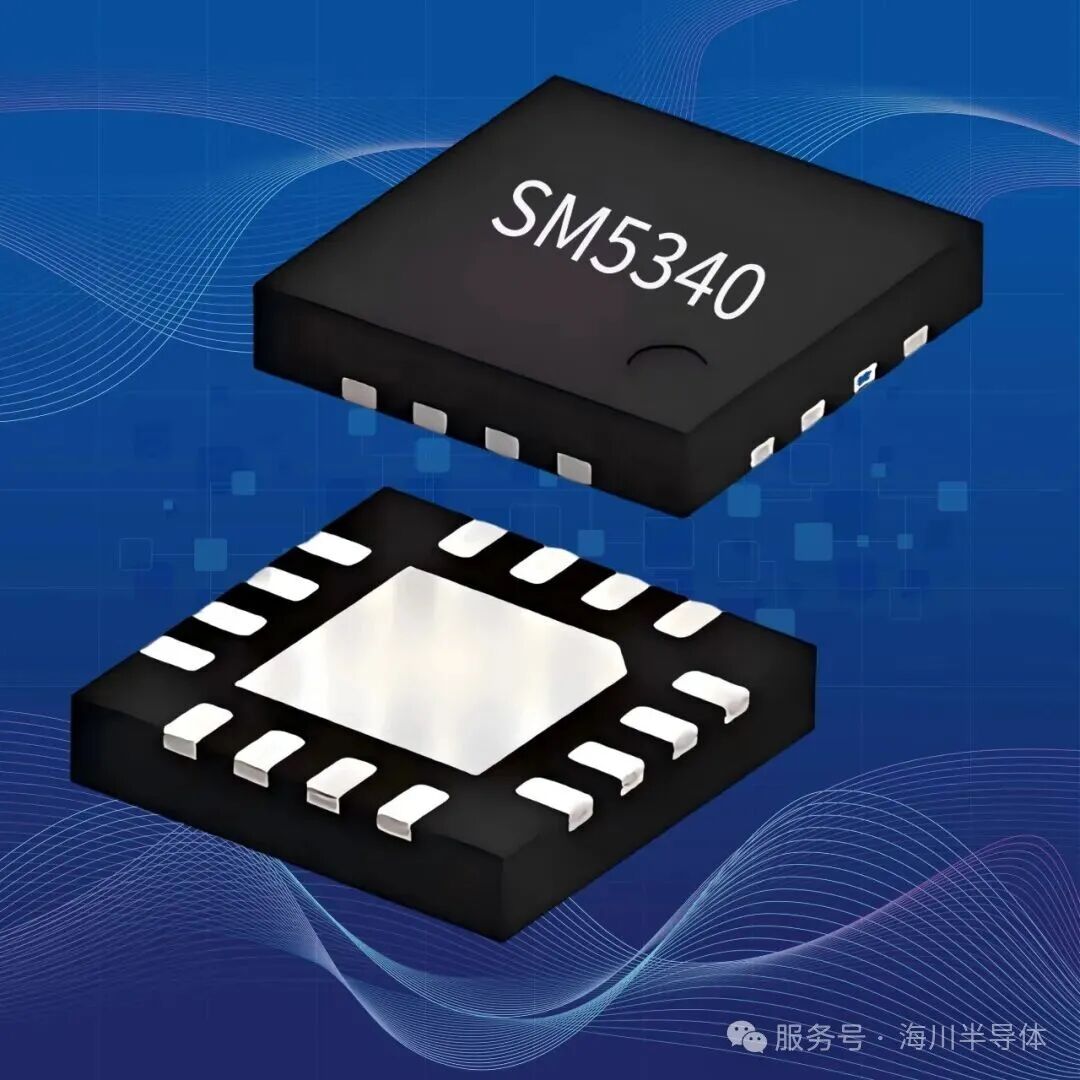

✔️ QFN3x3-16封裝，方案尺寸縮小40%
“一顆電感”的極簡哲學：SM5340 創新性地采用同步開關架構，僅需一顆電感即可實現2.4A同步開關充電和2.4A同步升壓放電功能。這極大地簡化了PCB布局，降低了BOM成本和方案尺寸，為終端產品的小型化和輕量化設計提供了堅實基礎。充電時，自動調節充電電流，匹配適配器輸出能力，支持4.20V/4.25V/4.30V/4.35V電池。
2️⃣ 邊充邊放不燙手
✔️ 2.4A大電流同步充放電，效率92%
✔️ 智能溫控+多重電路保護
✔️ 25μA超低待機功耗，續航提升肉眼可見
高效能，低功耗：芯片采用先進的開關充電技術，充電效率高達92%；同步升壓系統在2.4A輸出時效率同樣高達92%。在輕載或無負載時，芯片可自動進入休眠狀態，待機電流低至25μA，有效延長了電池的待機時間。
智能管理與全面保護：智能檢測：支持手機插入自動喚醒，無需按鍵即可開始充電；輕載（<45mA）持續32秒后自動待機。
全面保護：提供從輸入到輸出、從電池到芯片的全方位保護網絡，包括過壓、過流、短路、過溫保護，并支持外接NTC實現電池高低溫保護，確保整個系統在各種異常情況下穩定可靠。
靈活顯示：支持1-4顆LED電量顯示，指示燈顆數自動檢測，顯示曲線可定制，滿足不同產品定義需求。
3️⃣ 終端廠最喜歡的簡單設計
✔️ 自動識別Type-C手機插拔
✔️ 自適應DCP快充協議（支持蘋果、三星及BC1.2接口規范的 D+ ，D-切換）
✔️ LED電量燈顯+照明燈驅動一鍵集成
真正的Type-C同口“雙向快充”：SM5340 內置完整的 Type-C DRP（雙角色端口）協議，可自動識別連接設備的主從角色，實現“盲插”即可充/放電。支持 Try.SRC 功能，當連接至同為DRP的設備時，可主動作為電源為其充電，用戶體驗更智能。同時，芯片自適應識別多種DCP協議（蘋果、三星、BC1.2），能自動識別并適配手機最大充電電流。
SM5340廣泛的應用場景：為多元化便攜設備賦能
SM5340 的高集成度和靈活性，使其應用范圍遠超傳統移動電源。
1、標準移動電源/充電寶：是追求高性價比、高可靠性標準方案的理想選擇。
2、便攜式小家電：如小型吸塵器、便攜風扇、剃須刀等，提供穩定可靠的內置充電/放電管理。
3、特色文創電子產品：如集成充電功能的旅行箱、創意桌燈等，其小巧尺寸和豐富功能便于產品創新集成。
4、工業級便攜設備：如手持掃描儀、對講機等，其堅實的保護特性保障了在嚴苛環境下的耐用性。
總結：SM5340 以其卓越的集成度、出色的性能、智能化的管理和全面的可靠性，為便攜式電源市場提供了一個“多能型”單芯片解決方案。無論是希望快速推出成熟方案的工程師，還是追求產品差異化和高可靠性的品牌商，SM5340 都能成為您值得信賴的合作伙伴。

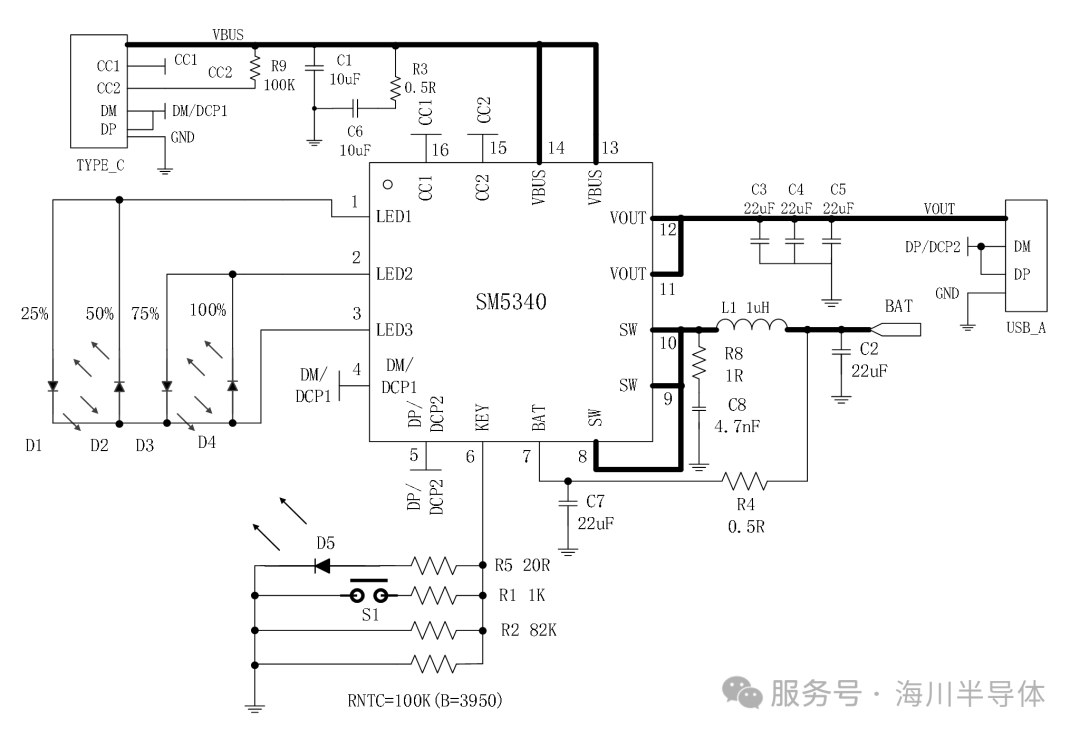

SM5340典型應用電路圖▲ |
