HT517是一款低成本的I2S輸入單聲道輸出D類音頻功率放大器。其在5V供電時可提供最大3.1W的輸出功率;在3.7V供電時可提供最大180mW的輸出功率。
HT517內部集成了DA轉換器，其I2S輸入最大支持32-bit字節，并且可自動監測采樣頻率，最高支96kHz。
HT517集成的D類音頻功放還具有增益可調、擴頻等功能。

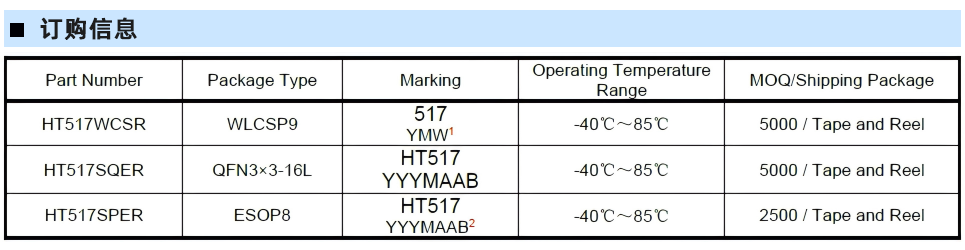

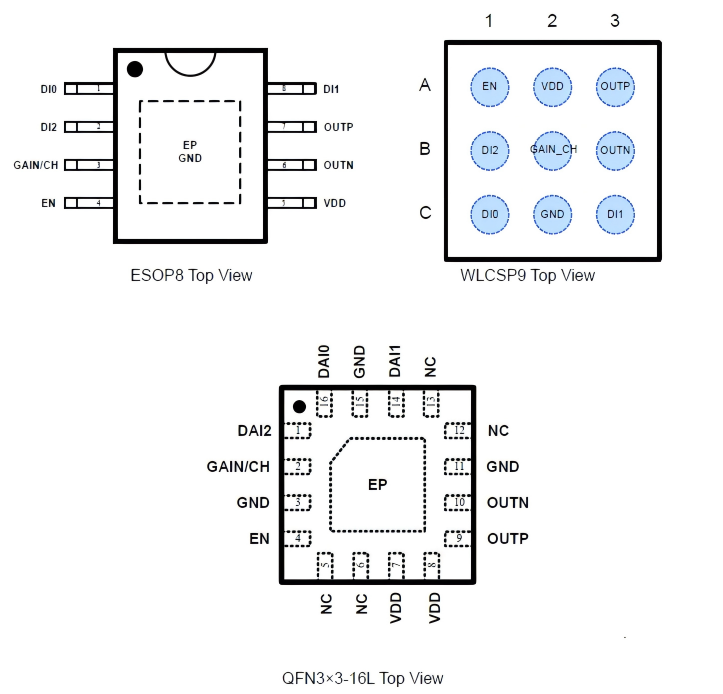

該產品提供WLCSP9、ESOP8和QFN3×3-16L封裝。
應用
- OWS耳機或其他耳機設備
- 上電即用，外圍極簡（最少僅需一個電源濾波電容）
- 低靜態電流：2.5mA @ VDD = 3.6V
- 靈活的音頻輸入：
- I2S (輸出左、右或左/2+右/2可選擇), 16bit, 24bit 或 32 bit; TDM 輸入，16bit或32bit
- 8k, 16k, 32k, 44.1k, 48k, 88.2k, 96kHz 采樣頻率
- 無需MCLK
- 輸出功率：
1.5W (VDD=3.6V, RL=4Ω, THD+N=10%)
3.1W (VDD=5.0V, RL=4Ω, THD+N=10%)
200mW (VDD=3.6V, RL=32Ω, THD+N=1%)
- THD+N= 0.02% (Po=1W, RL=4Ω, VDD = 3.7V)
- 增益可調：-0.7, 5.3, 8.3, 11.3, 14.3dBV
- 保護：時鐘錯誤、過流、欠壓、過溫保護等
- WLCSP9, ESOP8, QFN3×3-16L封裝
|
