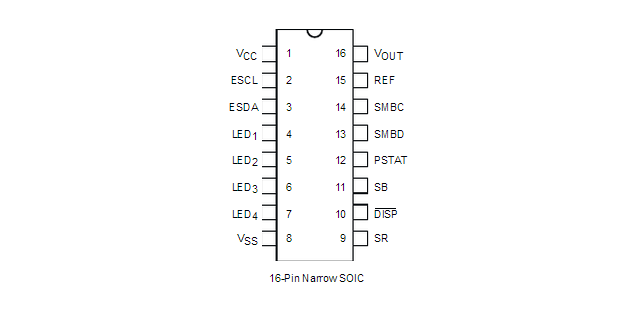

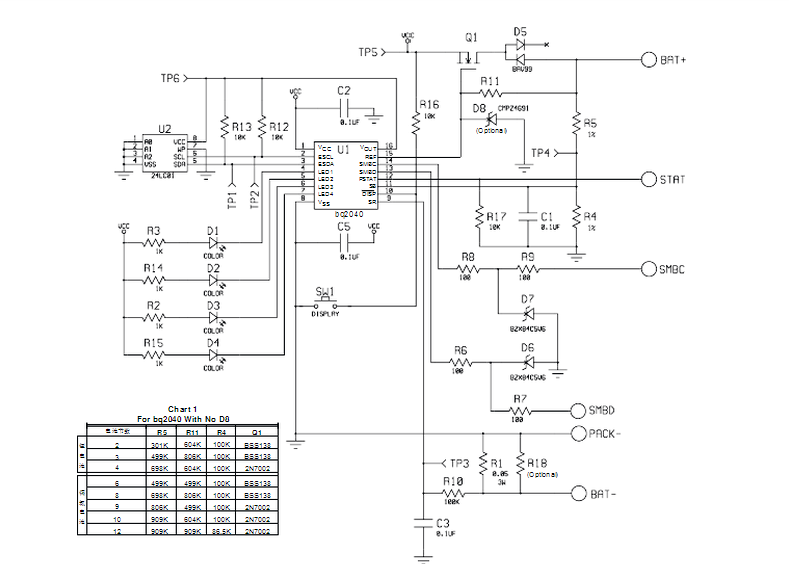

BQ2040是ＴＩ公司生產的電池電量檢測芯片，它可以將檢測的信號通過I2C總線與微處理器交換數據，然后將電量信號傳輸?shù)斤@示電路中，最終通過ＬＥＤ顯示電池電量。BQ2040支持鎳鎘、鎳氫和鋰離子電池，也支持SBS1.0協議但只可以驅動4個LED。
bq2040可進行充電放電和自放電監測，充電可根據溫度和充電狀態進行補償；自放電也可以進行溫度補償，主計數器RM表示任意時刻的剩余電量，充電增加計數器RM的值，反之放電和自放電減少RM的值并增加內部放電計數器DCR的值。在完全放電狀態下，根據DCR的值來修正滿充電計數器FCC，它根據放電實際情況來確定電池容量，電池的初始值存放在0x60～0x61位置，空電狀態也編程到EEPROM，剩余電量百分比存放地址為0x2e，當電池電壓低于放電終止電壓門限EDV1值時，此值將寫入剩余電量RM。
在通電或者復位時，存放在EEPROM中的數據讀人滿充電計數器FCC，隨著放電的進行，最新測量的放電計數器DCR的值和電壓降低量之和校正FCC的值，F(xiàn)CC用滿電平100％顯示充電狀態。
電池設計容量DC是由用戶指定的電池容量并且編程到EEPROM。電池剩余電量RM的值在充電到滿電平FCC時增加到最大，在放電和自放電時減少，電平低于EDV1，RM置為低電平，如果RM已經低于或等于低電平，RM的值不變，當?shù)碗娖竭_(dá)到EDVF時，RM設為0，為防止過充電，當RM=FCC時，RM停止增加，在充電滿時，RM何以由用戶自定義值，初始狀態RM設為0。
放電計數器DCR在放電時開始記數，它獨立于RM，即使RM降為0，它仍然可以增加。在RM=0之前，放電和自放電都可以增加DCR，當RM=O后，只有自放電增加DCR的值。當RM=FCC時，F(xiàn)CC復位為0，放電到EDV1時，F(xiàn)CC停止記數。當DCR達到FFFFh時，DCR停止記數，但不循環。當檢測到SR腳有正電壓輸入，充電激活，根據VSRO按一定比例增加RM的值，充電到一定程度，激活LED顯示，RM也受充電狀態和溫度影響。當VSRO<-VSRD時放電計數器工作，RM減少而DCR增加，VSRD是可編程門限電壓。當放電標志寄存器有效，RM繼續減少，DCR繼續增加，自放電估算率存放在0x4F位置，bq2040支持SBS充電控制，向智能充電地址廣播充電電流和充電電壓，每隔10秒鐘廣播充電命令，可以通過置1電池模式的14位來禁止廣播，復位時，地址0x08～0x09存放的初始充電電流被加載，根據電池的充電狀態、充電電壓和溫度可以修改廣播的充電電流。一旦檢測到有效的充電結束標志，電池狀態寄存器的滿充位、充電結束報警位和過充電位置位，繼續充電電流設為0。一旦終止條件結束，充電終止報警和過充電報警清0，繼續充電電流設置為維持狀態，直到RM的值降到設置的比例，這時滿充位清0，繼續充電電流和電壓設置為快充狀態。
標志寄存器FLAGS2的4位決定RM的狀態，如果CC=1，RM可以設為全充電容量的0-100％，如果RM低于滿充電容量，RM設置為滿充電容量，如果RM高于滿充電容量，RM不做修改。
如果存在充電錯誤，bq2040可以暫停充電，充電錯誤包括：
(1)最大過充電容量。如果最大過充電超過RM=FCC，滿充電位置1，繼續充電電流設置為維持狀態。
(2)過壓狀態當檢測的電壓超過充電電壓5％，產生過壓錯誤。當bq2040檢測到過壓狀態，繼續充電電流設置為0，充電結束報警位置1，當充電電流或電壓降落到一定值，報警位清除。
(3)過電流狀態。當檢測到充電電流超過設置電流的25％時，產生過流錯誤。繼續充電電流設置為0，充電終止報警位置1，當充電電流降落到一定值，報警位清除。
(4)最大溫度。當電池溫度達到設置的最大溫度時，繼續充電電流設置為0，過溫報警和充電終止報警位置1，當溫度降落到一定值，過溫報警位清0。
(5)PSTAT。當PSTAT輸入超過1.5V，繼續充電電流位清0，在放電標志為0時，充電終止報警位置1。當PSATA輸入小于1V或放電標志為1時，報警位清0。
(6)低溫狀態。當電池溫度低于12℃，繼續充電電流位處于維持狀態，一旦溫度高于15℃，繼續充電位設為快充電狀態。
(7)低電壓狀態。當電池溫度低于EDVF門限，繼續充電電流位設為EDVF，一旦充電電壓高于EDVF，繼續充電電流設為快充或維持狀態。 |
