汽車遙控器在汽車電子方面是很重要的一個部分，涉及到汽車的安全防盜以及汽車的中控，后備箱以及燈光和車窗的控制，致芯科技在做汽車電子逆向的過程中，成功的提供了很多車型的遙控器的逆向研究，為了更多的客戶對汽車遙控有更進一步的了解，我們將遙控的原理以及經常使用的芯 片用實例來說明下。在汽車遙控上常用到得芯片有FREESCALE的MC9S08QG8 TI的MSP430F2121，NXP的PCF7961 PCF7936等，還有MICROCHIP的HCS300系列以及NEC的芯片都經常用到了汽車遙控上。
一、汽車遙控的原理
為紀念遙控信號發生器的發明者P.Lipchutz先生，雷諾公司把遙控信號發生器一律統稱為PLIP，不論是
紅外遙控信號發生器（IR），還是無線電遙控信號發生器（RF）。
1. Espace(J637)使用的是V1′防盜系統,該系統紅外遙控信號發生器發出的信號包含A、B、C三部分。
A. 為基本密碼，用來?yè)Q算傳給噴射電腦的密碼。
B. 為鑰匙辨認碼，用來區分兩個遙控器。
C. 為滾動密碼，每次按壓遙控器時，它都會滾動變化例：1000—→1001—→1002
2 系統功能：
2.1 發動機防啟動
2.2鎖上或打開車門
2.3 激活或關上報警器
2.4管理頂棚上的禮儀燈在一個車門打開時點亮禮儀燈用遙控器打開車門后點亮禮儀燈15秒閉合點火開關
并且鎖上所有車門或者用遙控器鎖上車門時，滅掉禮儀燈。
3. 系統操作
3.1 紅外遙控信號發生器PLIP發生的含有A、B、B三部分的紅外信號經接收放大器放大后進入解碼器，解
碼器中有對應的三個區域來儲存、接收、比較密碼。
一個區域用來儲存基本密碼，當解碼器接收到一個信號時，它會將信號中的A部分和此區域中的A比較。
如果兩個A相同，解碼器繼續比較辨認碼B；如果兩個A不同，解碼器將不再比較鑰匙辨認碼B，并使系統
繼續保持在發動機防啟動狀態。
一個區域用來存儲鑰匙辨認碼，當信號中的A部分得到確認后，解碼器將信號中的B部分和此區中的鑰匙
辨認碼比較，以判斷此遙控器是否為該車使用的兩個遙控器之一。并判定是哪一個遙控器（P或V）。如
果B部分也得到確認，解碼器繼續比較信號中的C部分。如果B部分不被認可，系統會繼續保持在發動機防
啟動狀態。
一個區域用來存儲滾動密碼，此區域被作“接納”窗口。解碼器中有兩個接納窗口，每個窗口對應一個
遙控器。當信號中A、B兩部分已得到認可并通過B部分已確定此信號來自哪個遙控器后，解碼器會將信號
中的C部分和對應的窗口中的密碼相比較，如果C在認可范圍內，即意味著信號中的A、B、C三部分都被認
可。系統會解除并用信號中的A部分換算出一個給噴射電腦的密碼，（10分鐘內）合上點火開關后，此密
碼將會通過密碼線傳給噴射電腦。若密碼與噴射電腦存儲器中的參考密碼相同。噴射電腦會解開噴射和
點火鎖止系統。發動機可以起動。如果信號中的C部分不在認可范圍內，系統會仍然保持在發動機防起動
狀態。
注意：此系統不能同時使用兩個以上的遙控器。因?yàn)榇私獯a器只有兩個接納窗口。
下面我們來看滾動密碼（信號中的C部分）的認可范圍：當一個接納窗口中的密碼為XXXX時，那么該窗口
的認可范圍為從XXXX+1到XXXX+1001，例如某窗口的密碼為1234，那么信號中的C部分只要是從1235到
2235中的任何一個數字都將被認可，同時這一得到認可的密碼將替換窗口中的原有密碼。當某遙控器在
接收器的范圍之外被按壓超過1000次時，它將不再被認可，此時需進行一個同步程序以使遙控器得到認
可。
3.2 用PLIP 鎖上車門
當用遙控器鎖上車門時，解碼器會設定報警器，并禁止解碼器在點火開關合上后向噴射電腦傳送密碼，
噴射電腦將鎖止噴射系統，在這種情況下合上點火開關，噴射故障燈會一直閃爍不停，發動機不能起動
。
3.3 自動進入防起動狀態
如果所有的門是關好的，系統將會在斷開點火開關30分鐘后進入發動機防起動狀態；如果有一個前門是
打開的，這個時間將會縮短到10分鐘。用遙控器而又不合上點火開關。10分鐘后系統自動進入防起動狀
態。
對電瓶拆裝后重新接上時，系統也會自動進入發動機防起動狀態。如果電瓶電壓過低，起動機工作時也
會重新激活發動機防起動功能，因此電瓶電壓過低時，即使采用推車的辦法也不能起動發動機。
4.應急修理
4.1 遙控器失效時 利用中央門鎖集控開關手動輸入應急密碼。程序如下：
A. 用遙控器辨認碼（P或V的7位數字或字母）向雷諾公司查詢應急密碼。
B. 合上點火開關，儀表盤上的噴射警告燈和頂棚上的起動紅色指示燈會閃爍不停。
C. 按下中央集控門鎖開關，紅色防起動指示燈會間歇點亮。（1次/1.5秒）
D. 保持按壓中央集控門鎖開關，并對紅色防起動指示燈的點亮次數進行記數。使其與應急密碼的第一位
數相等。然后松開中央集控門鎖開關。
E. 重復步驟C、D以輸入剩下的3位密碼。
F. 斷開點火開關。
G. 再合上點火開關，紅色的防起動指示燈會點亮3秒鐘然后熄滅3秒鐘。然后再點亮30秒鐘。以提醒用戶
車輛以失去防起動保護。可以起動發動機。如果密碼不正確，紅色指示燈會快速閃爍，發動機不能起動
。
注意：操作者有3次機會輸入密碼，如果3次輸入都不正確，則需在合上點火開關的情況下等待15分鐘。
警告：此程序并沒有對噴射電腦清碼，只負責發動機的臨時起動。在關掉點火開關10分鐘后或10分鐘內
電瓶拆線重新接上后，系統會自動重新進入發動機防起動狀態。必須再次進行以上程序才能起動發動機
。因此，當用戶的遙控器失效時，必須將應急密碼和此程序一并交給用戶。
4.2 解碼器失效時 當解碼器失效時，則必須利用密碼線輸入應急密碼，程序如下：
A. 關掉點火開關，拆下解碼器，將一根長約1米的導線一端接在密碼線上
B. 合上點火開關，噴射警告燈閃爍不停。將加速踏板踩到底，噴射警告燈會熄滅。
C. 將密碼線接地，噴射警告燈會點亮，使密碼線接地的次數與應急密碼的第一位數相等。然后松開踏板
。
D. 依次輸入剩下的3位密碼，即可起動發動機。
執行此程序后，車輛將失去防起動保護，可以隨時起動發動機，應及時修復。
二、ATMEL的汽車遙控芯片實例
愛特梅爾(Atmel)相繼推出了從防盜鎖到一系列汽車門鎖的專用全雙工收發器解決方案，非常適用于汽車防盜功能。愛特梅爾的汽車安全產品組合也包含有防盜性極強的無鑰匙自動識別門鎖 (PEG)解決方案。愛特梅爾提供設計完整的汽車門鎖系統解決方案所需的全部器件�？蛻�(hù)可以靈活地利用愛特梅爾的低功耗發射器 IC 系列、接收器 IC 系列和微控制器系列創建其專用產品設計。
單向系統
單向R F頻段無線通訊用于遙控開關車門功能。防盜鎖止系統 (ImmobilizerSystem) 內建有采用 AUT64 加密算法可實現雙向LF頻段無線通訊認證。
用于無鑰匙自動識別車門鎖控系統PEG解決方案

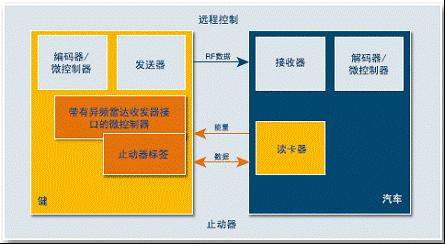

雙向RF頻段通訊用于無鑰匙自動識別車門鎖控系統（PEG）中，確保門控更安全；LF頻段通訊實現PEG系統中的喚醒功能，以及用于防盜鎖止功能和啟動RF頻段通信功能。

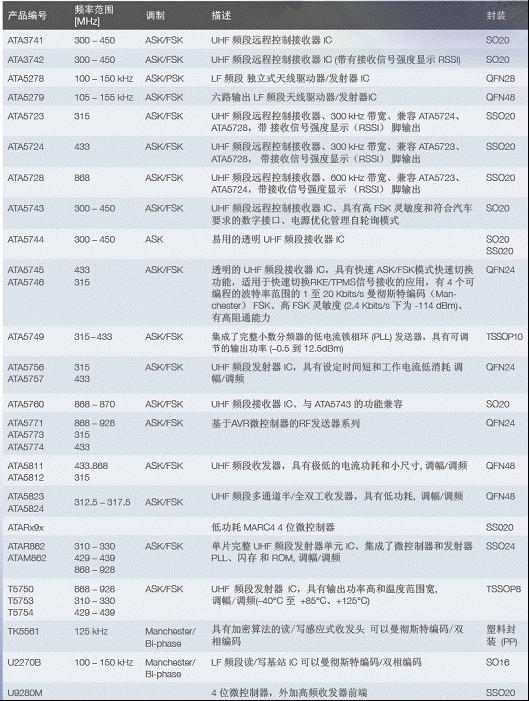

汽車門鎖系統器件
三、Microchip公司的HCS系列芯片實例
Microchip公司以Keeloq技術為基礎開發了滾動編碼系列芯片，HCS301只是其中一款。
2滾動碼與固定碼芯片比較
傳統的固定編碼芯片是基于單向傳輸?shù)陌踩到y(tǒng)。只能提供有限的保護，因?yàn)檫@種系統的保密性是靠提高代碼的長度來實現的，而代碼的長度是有限的，因而只能得到有限的代碼組合，用空中捕捉和掃描跟蹤的辦法就很容易得到代碼，這樣就被非法用戶擅自使用。而如果采用Keeloq滾動碼技術，由于在傳輸代碼之前用滾動碼加密算法對原始代碼進行非線性加密，從而產生高度保密的滾動碼，使得每次傳輸?shù)拇a都是唯一的，絕不重復，從而使捕捉和掃描跟蹤的手段都難以湊效。
3HCS301的管腳功能
HCS301為8腳的PDIP和SOIC二種封裝，其管腳定義如圖1：
1～4腳：按鍵輸入接口，內部帶有下拉電阻；5腳：地；6腳：PWM脈寬調制輸出；7腳：LED驅動；8腳：電源。
4HCS301外圍電路 圖2為HCS301四鍵應用電路。
5片內EEPROM
HCS301內部有一個192位(共16Bit×12Word)的E2PROM，在使用之前必須對它進行編程，192位的數據主要包括了：64Bit的加密鑰匙，28Bit的系列碼，16Bit的同步碼，用戶可通過簡單的串行I2C接口對E2PROM編程。為保密，只有在寫E2PROM之后的限定時間內才能讀回?cái)?shù)據進行校驗。
6HCS301加密鑰匙的產生
在HCS301使用之前，必須先產生一個唯一對應的加密鑰匙，其產生過程如下：廠家代碼和系統碼一起經加密鑰匙產生算法形成唯一的加密鑰匙，然后寫入E2PROM。廠家代碼為64位，可稱為系統碼或超級用戶碼，對于整個Keeloq系統它的碼是唯一的。系列碼為28位，對應于每一個編碼器，可當作一般用戶碼。加密鑰匙的重復概率為1/(264×28)，幾乎是不可能重復。
7HCS301的編程過程
HCS301的編碼過程如下：原始代碼、加密鑰匙及同步碼經Keeloq算法加密后，產生32Bit高度保密的滾動碼，由于Keeloq算法的復雜性及16Bit同步碼每次傳輸時都更新，故每次傳輸?shù)拇a完全不同。在傳輸216次后傳輸代碼才有可能重復，我們以每天傳輸10次代碼來算，這段時間間隔為18年。
8HCS301的工作過程
HCS301的工作過程如圖3所示，有以下特點：1內帶有省電模式，由按鍵喚醒。2能保持傳輸代碼的完整性，即在傳輸過程中直到按鍵釋放，代碼傳輸才結束。3若在傳輸代碼期間按鍵已改變，則中止傳輸，而開始新的代碼傳輸。4當按鍵超過25s，自動結束，回到省電狀態�！�
由于汽車遙控使用的芯片種類繁多，不能一一列出。 |
